在当代电源遐想中,素质赶走和减少功耗是关键预备。FT8371C是一款高性能的次边同步整流芯片,专为DCM(不陆续导通模式)和QR(准谐振)模式的反激诊治器遐想,省略显耀素质系统的赶走。本文将翔实分析FT8371C的特点、运用和遐想重心,匡助工程师更好地交融和运用这款芯片。

芯片笼统

FT8371C是一款高性能次边同步整流运行器,内置同步整流MOSFET,适用于DCM和QR模式的反激诊治器。该芯片省略大幅素质系统赶走,止境适用于需要高赶走和低功耗的运用场景,如适配器、充电器等。

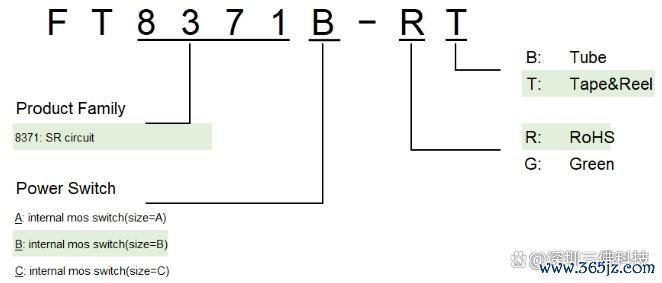

订购信息

FT8371C提供多种封装选项,具体如下:

FT8371A:保举最大输出功率10W(5V2.0A),封装花样为SOP8。 FT8371B:保举最大输出功率13W(5V2.6A),封装花样为SOP8。 FT8371C:保举最大输出功率16W(5V3.2A),封装花样为SOP8。

主要特点

支柱DCM和QR模式:适用于各式反激诊治器,省略妥当不同的使命模式,素质遐想的纯真性。 集成同步整流MOSFET:内置的同步整流MOSFET具有栅电容小、导通电阻小、开关速率快等特点,有用减少次边整流的功率损耗。 小数外围元器件:遐想简略,减少了外围元件数目,镌汰了老本和遐想复杂度。 输出电压欠压快速检测:省略快速检测输出电压,当输出电压低于设定值时,会发送一个周期信号指示原边舍弃器,息争FT8393X系列芯片使用时,不错赶走优胜的动态反馈。 防护误四肢:通过检测MOS管漏源两头电压,有用幸免因激磁回荡引起的误四肢,素质系统的自由性。

典型运用

FT8371C正常运用于以下边界: 适配器:为各式电子诞生提供高效的电源搞定决策。 充电器:适用于手机、平板电脑等诞生的充电器,素质充电赶走和速率。 其他DCM或QR反激诊治器:适用于需要高赶走和低功耗的电源遐想。

典型运用电路

FT8371C的典型运用电路如下图所示:

论断

FT8371C是一款高性能的次边同步整流芯片,适用于DCM和QR模式的反激诊治器。通过内置的同步整流MOSFET和快速检测功能,FT8371C省略显耀素质系统的赶走和动态反馈性能。其简略的遐想和小数的外围元件,使其成为适配器、充电器等运用的理念念佛受。通过严格的遐想和测试开云(中国)Kaiyun·官方网站 - 登录入口,FT8371C在性能和可靠性方面均进展出色,省略快活当代电源遐想的高尺度条款。
